机械臂简介

机械臂是机器人技术领域中应用最广泛的自动化机械装置。在工业制造、医疗、娱乐服务、军事、半导体制造、太空探索等领域都可以看到它们的身影。虽然它们的形状各异，但都有一个共同的特点，就是能够接收指令并准确定位三维（或二维）空间中的某一点来执行操作。

类型

根据结构形式的不同，机械臂分为多关节机械臂、直角坐标机械臂、球坐标机械臂、极坐标机械臂、圆柱坐标机械臂等。右图为常见的六度机械臂-自由机械臂。它由六个自由度组成：X运动、Y运动、Z运动、X旋转、Y旋转和Z旋转。

机械臂百科

机械臂是机器人技术领域中应用最广泛的自动化机械装置。在工业制造、医疗、娱乐服务、军事、半导体制造、太空探索等领域都可以看到它们的身影。虽然它们的形状各异，但都有一个共同的特点，就是能够接收指令并准确定位三维（或二维）空间中的某一点来执行操作。

类型

根据结构形式的不同，机械臂分为多关节机械臂、直角坐标机械臂、球坐标机械臂、极坐标机械臂、圆柱坐标机械臂等。右图为常见的六度机械臂-自由机械臂。它由六个自由度组成：X运动、Y运动、Z运动、X旋转、Y旋转和Z旋转。

结构形式

水平多关节机械臂一般具有三个主要自由度，Z1旋转、Z2旋转、Z运动。通过在执行端添加X旋转，Y旋转可以到达空间中的任意坐标点。笛卡尔坐标系机器人手臂具有三个主要自由度。它由X运动、Y运动和Z运动组成。通过在执行端添加X旋转、Y旋转、Z旋转，可以到达空间中的任意坐标点。右图是常见的结构形式之一。对于工业应用来说，有时机械臂不需要有完整的六个自由度，而只需一个或几个自由度。直角坐标系机械臂可以由单轴机械臂组成。单轴机械臂作为组件广泛应用于工业中。下图为单轴机械臂。单轴机械臂的组件化大大降低了工业设计成本。由于专业制造商有良好的质量保证和批量生产优势，因此使用组件比自己设计机械臂更有优势。常见的正交机械手组合有悬臂式、龙门式、立式、卧式等多种样式。对于半导体制造应用，常用的机械臂用于传送晶圆，例如下图所示的双臂式机械手。

功能组成

工作臂一般有伸缩、旋转和升降三种运动。旋转和升降运动由横臂和生产立柱完成。手臂的基本功能是将爪子移动到需要的位置并承受爪子抓取的工件的最大重量，以及手臂本身的重量等。

手臂由以下几部分组成： (1)运动部件。如油缸、气缸、齿条、凸轮等是驱动手臂运动的部件。 (2)导向装置。是为了保证手臂的正确方向并承受工件重量引起的弯矩和扭矩。 （3）武器。起到连接和承受外力的作用。手臂上的零件，如油缸、导杆、控制部件等都安装在手臂上。另外，根据机械手的运动和工作要求，手臂上一般安装有管道、冷却装置、行程定位装置和自动检测装置。因此，手臂的结构、工作范围、承载能力和运动精度直接影响机械手的工作性能。

设计要求

1、手臂应承载能力大、刚性好、重量轻。手臂的刚性直接影响手臂抓取工件时的运动平稳性、运动速度以及定位精度。如果刚性差，会造成手臂在垂直面内的弯曲变形和水平面内的侧向扭转变形。手臂会振动，或者工件在运动过程中被卡住而无法工作。为此，手臂一般采用刚性好的导杆来增加手臂的刚度。各支撑件和连接件的刚度也必须有一定的要求，以保证能承受所需的驱动力。 2、手臂的运动速度要适当，惯性要小。机械手的运动速度一般根据产品的生产节拍要求来确定，但不宜一味追求高速度。手臂从静止状态达到正常运动速度开始，并从正常速度减速到停止。速度变化过程就是速度特性曲线。手臂重量轻，启动和停止平稳。 3、手臂动作要灵活。手臂的结构必须紧凑、小型，这样手臂的动作才能轻便、灵活。在动臂上安装滚动轴承或采用滚珠导轨，也可以使臂运动轻快、平稳。另外，对于悬臂机械手，还必须考虑零件在手臂上的布置，即计算移动零件时手臂重量对旋转、升降、支撑中心的偏心重力矩。重力力矩对手臂的运动非常不利。如果重心力矩过大，会引起手臂振动，提升时会出现下沉现象。也会影响动作的灵活性。严重时，手臂和立柱会卡住。因此，在设计手臂时，尽量使手臂的重心通过旋转中心，或者尽可能靠近旋转中心，以减少偏置力矩。

对于同时操作双臂的机械臂，两臂的布置应尽可能关于中心对称，以达到平衡。 4、定位精度高。为了获得较高的位置精度，机械臂除了采用先进的控制方法外，还注意以下结构问题：（1）机械臂的刚度、重力矩、惯性力和缓冲效果直接影响机械臂的位置精度。 (2)增设定位装置和行程检测机构。 (3)合理选择机械手的坐标形式。直角坐标机械臂的位置精度较高，其结构和运动也比较简单，误差较小。由旋转运动引起的误差就是放大时的尺寸误差。当角点位置固定时，手臂伸得越长，误差越大；关节机械手结构复杂，手端的定位由各关节相互角度决定。该误差是累积误差，因此精度较差，位置精度较难保证。 5、通用性强，能够适应多种作业；工艺优良，易于维护和调整。上述要求有时是矛盾的，刚性好，负载重，往往结构较厚，导杆较多，增加了手臂的重量；转动惯量越大，冲击力越大，位置精度越低。因此，在设计手臂时，必须综合考虑机械手的抓取重量、自由度、工作范围、运动速度以及机械手的整体布局和工作条件等各种因素，做到准确、可靠、灵活、结构紧凑、刚度大。它体积大、重量轻，保证了一定的位置精度，适应快速运动。此外，对于热处理机械手来说，还必须考虑热辐射。手臂必须较长以远离热源，并且必须配备冷却装置。进行粉尘作业的机械手必须安装防尘设施。

工程应用

脑控手臂 这种机械手臂完全由用户的意念控制，足够灵巧，无需他人帮助即可拿起玻璃杯喝饮料。该机械臂是由加州理工学院等机构的研究人员团队创建的，其中神经芯片被植入索尔托的后顶叶皮层（PPC）中。这个机械臂控制芯片的植入位置与其他控制机械臂的瘫痪用户的植入位置不同。通常，这个控制芯片的植入位置是控制肌肉的大脑区域，而PPC则是控制我们行动意图的区域。移动，让Erik Sorto控制的机械臂移动得更加流畅自然。 Erik Sorto 所要做的就是思考他要做什么，经过大量练习，他能够让机械臂执行他正在考虑的任务。 [2]

橡胶机械臂 科学家们开发了一种橡胶机械臂，可以抓住蚂蚁而不是将它们压死。这种机械臂目前还处于研发阶段。科学家将电线浸入液体硅橡胶中，凝固后将电线拉出，得到了一根5-8毫米长、细如发丝的触手。触手的内部被分成许多小格子，压缩空气的流动让它能够进行各种动作，让它能够毫无伤害地托住蚂蚁的腰部。科学家相信，这种触手将来会有很大用处pg网赌软件下载，不仅可以用来捕捉蚂蚁，还可以用来进行精密的心脏和胚胎血管手术。

人的手臂相当于一个有多个轴的机械手

人的手臂可以分解为以下几个关节：肩关节、肘关节、腕关节、手指（不细分）。

人体上的每个关节都可以抽象为连接关节（运动关节），也就是常说的机械关节。连接虎钳可以细分为很多种，百度百科上有解释：运动虎钳_百度百科 您也可以参考本页运动虎钳及其分类。说到人体的关节，你可能只需要了解旋转副即可。毕竟pg电子麻将胡了，我们的身体不能相对彼此分离（滑动）。

旋转副可分为面内和空间两种： 1、面内旋转副只有一个自由度（如电机转轴或门轴，只能在一个方向上旋转）方向。正向和反向旋转属于一个自由度，而不是两个。）

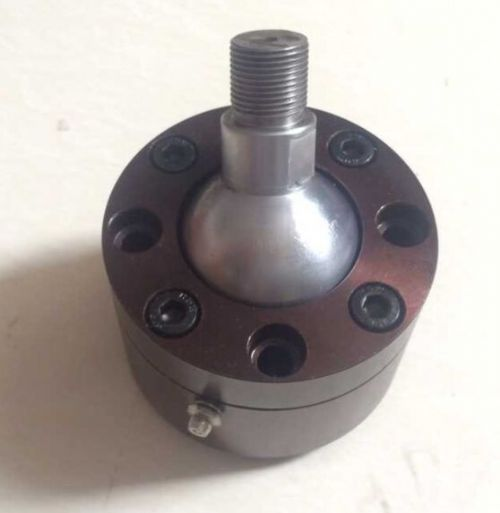

2、空间旋转副具有三个自由度（如常见的球形铰链，老式电视天线采用球形铰链实现空间各种姿态位置的旋转，但实际上只使用了两个自由度）

上面所说的一切无非是试图说明连接的自由。我们回到正题，数一下我们的手臂有多少个自由度：

肩关节：事实上，肩关节具有三个旋转自由度，但每个方向的运动范围有限且不一致。大家可以参考下面这张X光片pg赏金女王单机版试玩平台，确实是一个球铰链接。

肘关节：肘关节实际上只有两个自由度，因为结构实际上限制了一个旋转自由度。因为肘关节不像肩关节那样是球关节，所以肘关节实际上可以看作是两个平行的球关节。

腕关节：两个自由度。通过将手掌平放在桌子上，我们实际上可以在平面上或垂直于桌子上下旋转它们。手腕上的关节特别多，用红线标出。

这样，仅仅靠肩关节+肘关节+腕关节，我们的手臂就已经有了7个自由度。

我们来谈谈手指。事实上，每个关节只算一个自由度（有些手指关节有两个自由度）。我们人类的手臂实际上在空间中拥有远远超过六个自由度。那么为什么工业上常见的机械臂只有六个自由度呢？

这是因为实现工业中的每个自由度都需要基本的运动子结构和驱动装置，以及控制逻辑和算法。每增加一个自由度，难度和成本往往会增加数倍。我们实际的三维空间有六个自由度，可以到达三维空间中的任意点（工作范围内）。

那么增加更多的自由度（人手）有什么意义呢？这当然有道理。例如，当我们手里拿着一杯水时，我们可以调整肘关节的高度和姿势，同时保持水杯不会翻倒。毕竟，你也可以在肘关节上放一块板。

机器人手臂是如何工作的？如何控制机械手的运动

机械手主要由手部、运动机构和控制系统三部分组成。

手是用来抓握工件（或工具）的零件。它根据被抓取物体的形状、尺寸、重量、材质和操作要求而具有多种结构形式，如夹持式、握持式和吸附式等。

运动机构使手能够完成各种旋转（摆动）、运动或复合运动，以实现规定的动作，改变被抓取物体的位置和姿势。

运动机构的升降、伸缩、旋转等独立的运动方式称为机械臂的自由度。为了抓取空间中任意位置和方向的物体，需要 6 个自由度。自由度是机械臂设计的关键参数。自由度越多，机械臂的灵活性和通用性越大，其结构也越复杂。一般专用机械手有2～3个自由度。

控制系统通过控制机械臂各自由度的电机来完成特定的动作。同时接收传感器反馈信息，形成稳定的闭环控制。控制系统的核心通常由单片机或DSP等微控制器芯片组成，通过对其进行编程来实现所需的功能。
