pg麻将胡了试玩平台 一种仰卧起坐健身器材的制作方法

本实用新型涉及健身器材，尤其涉及一种仰卧起坐健身器材。

背景技术：

仰卧起坐健身器材是家庭和健身场所常用的一种健身器材。通过仰卧起坐运动，不仅可以增强腹部力量，还可以锻炼心肺功能，达到强身健体的效果，特别是对于长期电脑工作或者上班族来说，可以更好的缓解背部筋膜劳损的人。腰肌劳损。它是人们日常体育锻炼的主要体育器材之一。由于其占地面积小，能达到良好的锻炼效果pg电子赏金试玩app，因此很受健美运动员的喜爱。

现有的仰卧起坐健身器材的头枕固定在主机架上，头枕的角度无法调节。因此，对于不同身高的使用者来说，运动时头部无法舒适地靠在枕头上。在头枕上，甚至在使用过程中，由于惯性，头部会撞到主机架上pg电子赏金试玩app，使用者会感受到一些不适。

技术实现要素：

本实用新型的目的是提供一种可调节头枕角度的仰卧起坐健身器，以解决现有仰卧起坐健身器的头枕无法调节的问题。

具体计划如下：

一种仰卧起坐健身器材，包括主机架和支撑架。主机架连接于支撑架的一端，形成支撑于地面的支撑结构。主框架的一端还设有头枕组件。头枕组件包括头枕、固定件和锁定件。固定件的一端连接于头枕，另一端铰接于主框架。锁止件可将固定件锁止于主机架上，使得固定件无法转动。

优选地，所述锁定件包括设置在所述固定件上的突出部和设置在所述主框架上的与所述突出部配合的凹孔。突出部可以卡入凹孔中，或者包括设置在主框架上的突出部。固定件上设有框架上的凸起以及与凸起配合的凹孔。突出物可以作为螺栓、蝶形螺钉或弹性按钮卡入凹孔中。

优选地，所述锁定件的锁定位置为以所述固定件与所述主框架铰接的铰接点中心为圆弧段上的一个或多个位置。

优选地，锁定件具有一个锁定点。

优选地，所述锁定件具有两个以上的锁定点，位于所述固定件与所述主框架铰接的铰接点的一侧，或者位于所述固定件与所述主框架铰接的铰接点的两侧。

优选地，所述主框架还设有卧板。

优选地，所述支撑架上设有挂钩架。

优选地，所述主机架的底面上还设有套筒，所述套筒的两端连接有俯卧杆。

优选地，所述俯卧杆上设有弹性按钮，所述套筒上设有与所述弹性按钮配合的通孔，所述弹性按钮可卡扣在所述通孔上。

优选地，所述支撑架上设有挂钩，所述挂钩上挂有带弹簧的拉杆。

优选地，所述支撑架的上部还设有扶手。

本实用新型提供的仰卧起坐健身器与现有技术相比具有以下优点：

1、仰卧起坐健身器的头枕通过固定件与主机架铰接。头枕可绕与固定件的铰接点旋转一定角度。锁定件设置在固定件和主框架的侧面。凸起和凹孔，当头枕调整到一定角度时，凸起卡入凹孔，固定件固定在主架上，不晃动。头枕的调节步骤简单方便。

2、仰卧起坐健身器上设置的俯卧杆通过弹性按钮卡在壳体内，俯卧杆的安装和拆卸简单方便。

3、仰卧起坐健身器还配有带弹簧的拉杆，方便初学者使用仰卧起坐健身器，辅助仰卧起坐练习，降低练习难度；膝盖支撑架可以让运动时大腿的抬起力得到很好的缓冲，不会造成疼痛；防滑套可以增加健身器材与地板的摩擦力，增加运动时的安全性，并且不会划伤地板。

附图说明

图1为本发明仰卧起坐健身器的示意图。

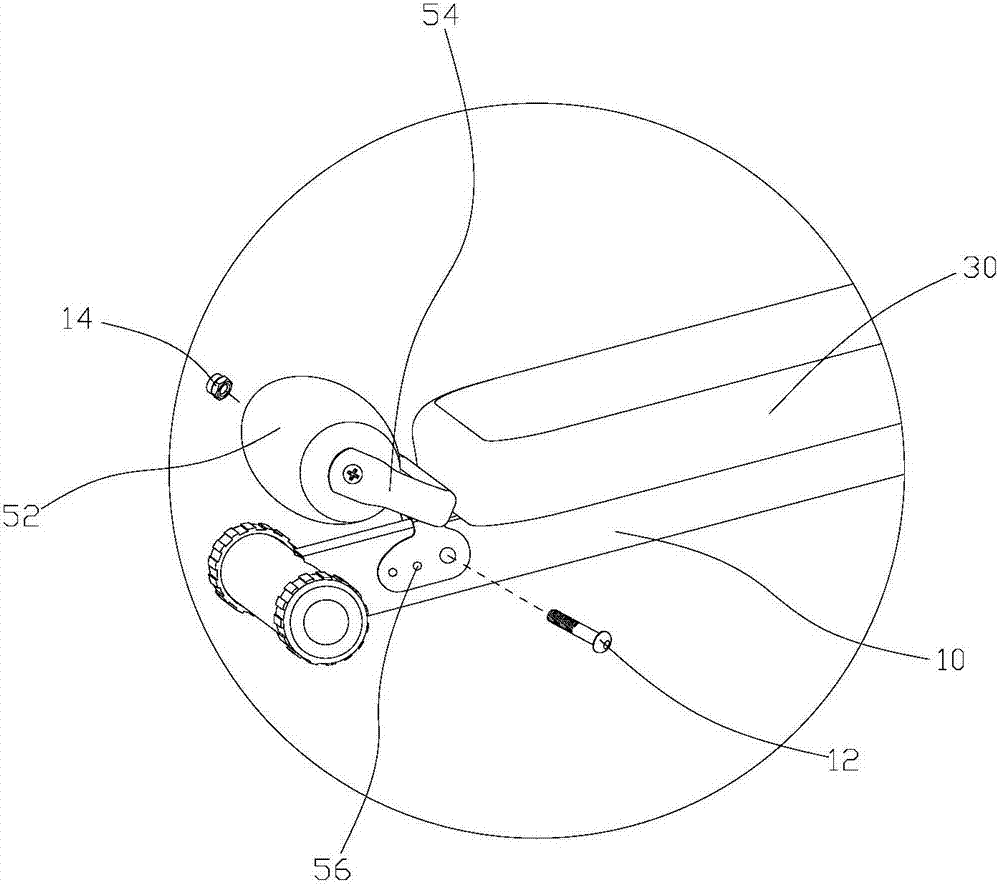

图2示出了本发明的仰卧起坐健身器的头枕组件的示意图。

图3为本发明仰卧起坐健身器的头枕组件的另一示意图。

图4示出了本发明的仰卧起坐健身器的头枕组件中凹孔的分布示意图。

图5为本发明仰卧起坐健身器的头枕组件凹孔分布的另一示意图。

图6为本发明仰卧起坐健身器的俯卧杆的组装示意图。

具体实施

为了进一步解释各个实施例，本发明提供了附图。这些附图是本实用新型公开的一部分，主要用于说明实施例，并可以结合说明书中的相关描述来解释实施例的工作原理。通过参考这些内容，本领域的普通技术人员应该能够理解本发明的其他可能的实施方式和优点。附图中的部件并未按比例绘制pg电子赏金试玩app，并且相似的部件符号通常用于标识相似的部件。

下面结合附图和具体实施例对本实用新型作进一步说明。

如图1所示，本实用新型提供了一种仰卧起坐健身器，包括主机架10、支撑架20、躺板30和挂钩架40。主机架10的一端固定在底座内。支撑架20的中部，另一端远离支撑架延伸并接触地面。躺板30设置在主框架的顶面上，挂钩支架设置在支撑框架上。参见图1和图2，头枕组件50设置在主框架靠近地面的一端。头枕组件包括头枕52、固定件54和锁定件56。固定件54对称地分布在头枕的两端。如图所示，固定件54的上端固定在头枕52的两端，固定件54的下端与主架的侧面铰接。如图2所示，固定件和主框架上均设有通孔。将螺栓12穿过固定件和主机架上对应的通孔，然后用松紧螺母14拧紧，即可将固定件锁紧在主机架上。并可绕螺栓旋转。锁定件56可将固定件54锁定在主框架10上，使得固定件54不能转动。

图3示出了锁定构件的实施例。锁定件56包括设置在固定件上的突出部57和设置在主框架的与突出部配合的一侧上的凹孔58。凸块57可卡入凹孔58中。当凸块57卡入凹孔58时，凸块挡住固定件54，使固定件无法转动，从而使头枕与主架成一定角度。同样，可以在主框架的侧面设置凸起，在固定件上设置与凸起相匹配的凹孔，或者设置螺栓、蝶形螺钉或弹力按钮。参见图2至图5，锁定件56的锁定位置为以固定件与主框架铰接的铰接点中心为圆弧段上的一个或多个位置。每个锁定位置还可以具有一个或多个锁定点，如图2至图5所示。多个锁定点可以分布在固定件与主框架铰接的铰接点的一侧或固定点上。在铰接点的两侧，该铰接点铰接到主框架上。

如图1至图5所示，固定件由两个U形件固定在一起构成，U形件彼此成锐角，呈“>”形。当凸块57在不同位置卡入凹孔58时，头枕52与主框架10之间的角度也不同，使得不同身高的使用者的头部能够舒适地靠在头枕52上。

参见图1和图6，本实用新型提供的仰卧起坐健身器的主机架上还设有俯卧杆60。俯卧杆60的安装如图6所示，固定在底部。主机架10的表面设有中空的壳体62，壳体62具有通孔(图中未示出)。俯卧杆与壳体连接处的套杆上设有弹性按钮64。安装时，先按下弹性按钮64，然后将套杆套在套筒62内，使弹性按钮64与通孔相对。弹性按钮弹出并穿过通孔。俯卧杆60可以固定在套筒62上。俯卧杆需要拆卸。此时，只需按下弹性按钮64，然后将俯卧杆从套杆中拉出，这样的安装结构就可以方便地安装和拆卸俯卧杆。

参见图1，支撑架20上还设有挂钩22，挂钩上挂有带弹簧的拉杆70。拉杆70可供初学者在使用仰卧起坐健身器时辅助仰卧起坐。坐着锻炼降低了锻炼的难度。此外，支撑架20的上部还设置有扶手架80。用户可以利用扶手进行更多运动。进一步优选地，主框架10还设置有膝部支撑架90，膝部支撑架90设置在躺板与支撑架之间。当使用者做仰卧起坐时，腿部下部和膝盖会相互接触。当安装在膝部支撑架90上时，腿部的受力得到了很好的缓冲，不会引起疼痛，从而提高了使用者的舒适度。

参见图1，主机架和支撑架上设有防滑盖16。防滑盖可以增加健身器材与地板之间的摩擦力，增加运动时的安全性，并能保护器材免受伤害。划痕。损坏地板。

尽管已经结合优选实施例对本发明进行了具体示出和描述，但是本领域技术人员将理解，在不脱离所附的本发明的精神和范围的情况下，可以进行形式和细节上的改变。索赔。对本实用新型所做的各种修改均在本实用新型的保护范围之内。
